Fördertechnik

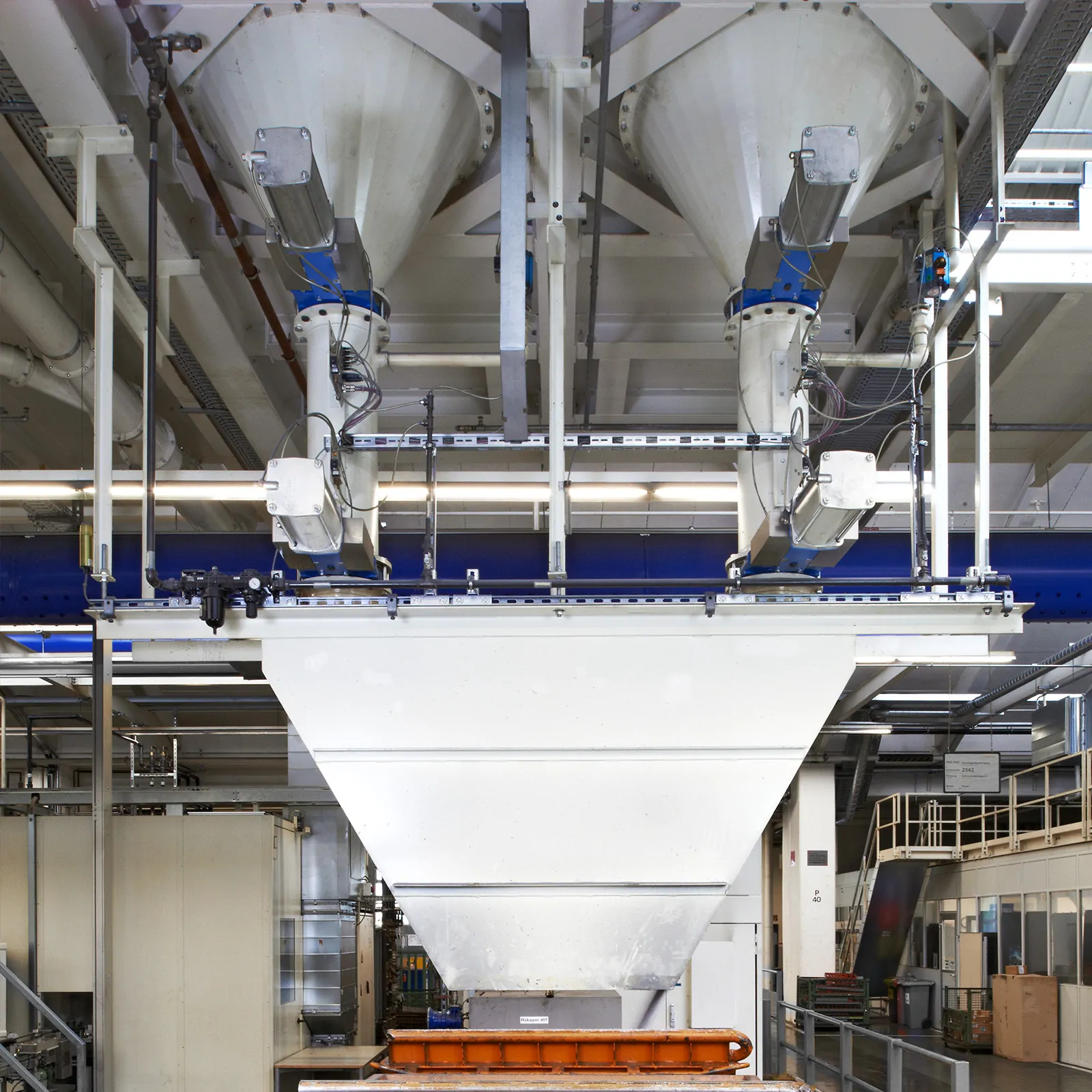

Die Vakuum-Späneabsaugung ermöglicht eine Abscheidung der Späne mehrerer Bearbeitungsmaschinen auch bei beengten Platzverhältnissen. Sowohl das Unterdruckgebläse, als auch der Späneabscheider werden an einer zentralen, gut zugänglichen Stelle platziert und die Späne über ein Rohrleitungssystem von den Bearbeitungsmaschinen wechselweise abgesaugt. Die abgeschiedenen Späne werden aus dem Späneabscheider abgeführt und die gereinigte Abluft nach außen geleitet.
Metallverarbeitung
◆
Zerspanung
◆
Recycling
◆
Schwerlast
◆
Filtertechnik
➔
Unterdruckgebläse
➔

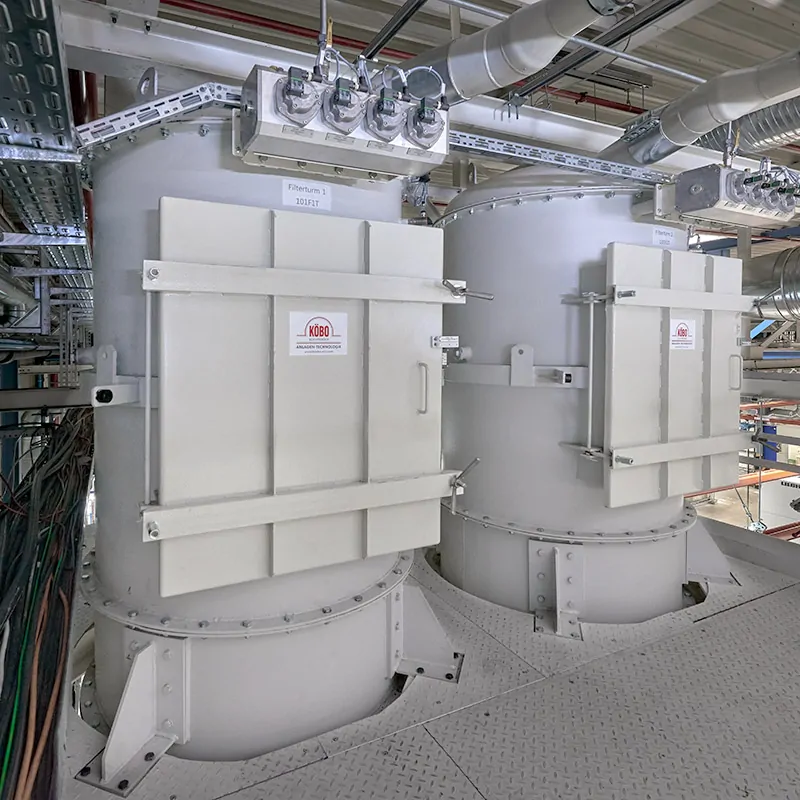

Späneabscheider mit Taktschleuse und Sintermetallfilter
➔
Späneweiche
➔
Absaugstation
➔
Transport von Spänen mittels Vakuum Förderung durch Rohrleitungen
➔
an einer zentralen Sammelstelle erzeugt ein Gebläse Unterdruck
➔
durch einen Abscheidefilter wird das Gebläse mit einer Saugleitung verbunden
➔
die Absaugung der Späne von den einzelnen Bearbeitungsmaschinen, zur zentralen Sammelstelle, erfolgt über das verbindende Rohrleitungssystem
➔
Die Späne werden im Späneabscheider ohne Unterbrechung des Unterdrucks über eine Taktschleuse oder Zellradschleuse abgeschieden.
➔
Sintermetallfilter innerhalb des Späneabscheiders reinigen die Saugluft von Staub
➔
über vorgeschaltete Späneweichen könne mehrere Späneabscheider angefahren werden
Einsatz
Fördergut:
rieselfähige kurze Späne
Länge [m]:
individuell
Typischer Unterdruck:
ca. 500 mbar
Details
➔
Transport von rieselfähigen Spänen oder rieselfähigen Materialien aller Art
➔
Komplexe Anlagensystem mit geringen Platzverhältnissen
➔
Absaugung kurzer Späne aus der:
➔
- Trockenbearbeitung
➔
- Bearbeitung mit Minimalschmierung
➔
zentrale Späneabsaugung für mehrere Maschinen
➔
Hohe Flexibilität durch anpassbare Rohrleitungsverläufe
➔
Geringer Platzbedarf/Einsatz auch bei sehr beengten Platzverhältnissen möglich
➔
Erweiterungsfähig
